| استاندارد | IEC 60947-7-2 |
|---|---|
| طول عایق کابل | ۱۲ میلیمتر |
| اطلاعات فنی | |
| ولتاژ لحظه ای | ۸ کیلوولت |
| ولتاژ | – |
| جریان | – |
| گروه مواد | I |
| رده ولتاژی | III |
| درجه آلودگی | ۳ |
| سطح مقطع | ۴ میلیمتر مربع |
| حداکثر جريان | – |
| حداکثر ظرفيت سيم گيری | – |
| سایز پیچ کلمپ | – |
| گشتاور محکم کردن | – |
| مواد عایقی | پلی آمید |
| سایز محصول | ۴ |
| گیج تست مطابق با IEC | A4 |
| توصیف متعلقات | |
| قابل نصب بر روی ریل | TH35-15 TH35-7.5 |
| درپوش انتهایی | – |
| عرض درپوش انتهایی | – |
| جدا کننده | – |
| عرض جداکننده | – |
| جداکننده کوچک | – |
| بست انتهایی | EB/1 EB/3 |
| عرض بست انتهایی | ۹.۵ میلیمتر ۹.۹ میلیمتر |
| جمپر ثابت | BS2-4 BS3-4 |
| بیشترین مقدار جریان جمپر | – |
| تست سوکت | – |
| پیچ گوشتی | – |
| شماره ترمینال | NS6 |
| ابعاد | |
| طول | ۵۴ میلیمتر |
| عرض | ۶ میلیمتر |
| ارتفاع با ریل TH35-7.5 | ۳۵.۷ میلیمتر |
| ارتفاع با ریل TH35-15 | ۴۳.۲ میلیمتر |
| ظرفیت اتصال با کابل | |
| کابل چند رشته | ۰.۵-۴ میلیمتر مربع |
| ظرفیت کابل تک رشته | ۰.۵-۴ میلیمتر مربع |
| ظرفیت کابل چند رشته | ۰.۵-۴ میلیمتر مربع |
| ظرفیت کابل افشان | ۱.۵-۴ میلیمتر مربع |
| ظرفیت کابل واحد آمریکایی | ۲۰-۱۰ میلیمتر |

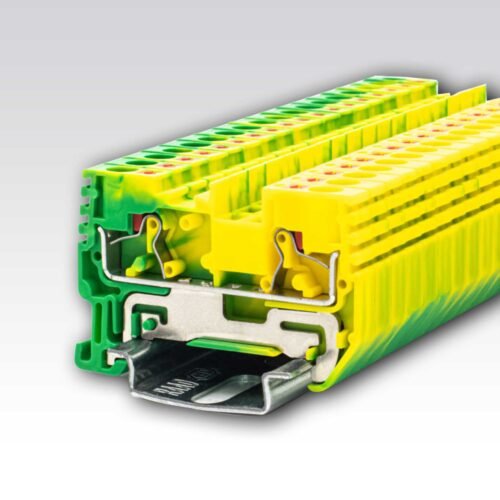

ترمینال ریلی فشاری ارت بدون پیچ جهت اتصال ایمن به شین اصلی و ریل می باشند که برای تسریع و سهولت در نصب مناسب است.
