| استاندارد | IEC 60947-7-1 |
|---|---|
| اطلاعات فنی | |
| ولتاژ لحظه ای | ۸ کیلوولت |
| ولتاژ | ۸۰۰ ولت |
| جریان | ۲۴ آمپر |
| گروه مواد | I |
| رده ولتاژی | III |
| درجه آلودگی | ۳ |
| سطح مقطع | ۲.۵ میلیمتر مربع |
| حداکثر جريان | – |
| حداکثر ظرفيت سيم گيری | – |
| سایز پیچ کلمپ | – |
| گشتاور محکم کردن | – |
| مواد عایقی | پلی آمید |
| سایز محصول | ۲.۵ |
| گیج تست مطابق با IEC | A3 |
| طول عایق کابل | ۱۲ میلیمتر |
| رنگ محصول | |
| رنگ | |
| توصیف متعلقات | |
| قابل نصب بر روی ریل | TH35-15 TH35-7.5 |
| درپوش انتهایی | – |
| عرض درپوش انتهایی | – |
| جدا کننده | – |
| عرض جداکننده | – |
| جداکننده کوچک | – |
| بست انتهایی | EB/1 EB/3 |
| عرض بست انتهایی | ۹.۵ میلیمتر ۹.۹ میلیمتر |
| جمپر ثابت | BS10-2.5 BS2-2.5 BS3-2.5 |
| بیشترین مقدار جریان جمپر | – |
| تست سوکت | – |
| پیچ گوشتی | – |
| شماره ترمینال | NS5 |
| ابعاد | |
| طول | ۷۶.۵ |
| عرض | ۵.۲ میلیمتر |
| ارتفاع با ریل TH35-7.5 | ۳۵.۴ میلیمتر |
| ارتفاع با ریل TH35-15 | ۴۳.۲ میلیمتر |
| ظرفیت اتصال با کابل | |
| کابل چند رشته | ۰.۵-۲.۵ میلیمتر مربع |
| ظرفیت کابل تک رشته | ۰.۵-۲.۵ میلیمتر مربع |
| ظرفیت کابل چند رشته | ۰.۵-۲.۵ میلیمتر مربع |
| ظرفیت کابل افشان | ۰.۵-۲.۵ میلی متر مربع |
| ظرفیت کابل واحد آمریکایی | ۲۰-۱۲ میلیمتر |

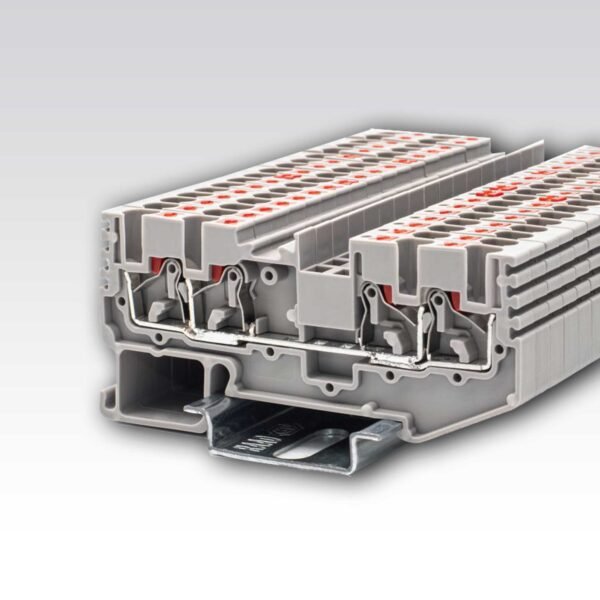

این سری از ترمینال ها علاوه بر سرعت بالا در نصب و اتصال کابل ها، در مقایسه با سایر ترمینال ها فضای کمتری را نیاز دارد.
